3712D CID相机在小型远程相机头内配置了 CCIR（欧洲）视频格式、 隔行扫描、768(H) X 612(V) 像素 CID 阵列。小型远程相机头通过可定制长度的挠性电缆连接于相机控制器。
主要特点：
具有卓越的抗高光溢出性能，并具有定格和物体就位功能，可在中心帧捕捉并读取非同步高速事件。灵活多样的相机头安装功能可简化安装，节省空间，标准“C”接口镜头适配器可支持后焦点调整。
· 电荷注入器件 (CID) 图像传感器可耐受高光反射过载。
· 光过载被限制在每个像素或紧邻的像素内，因此相邻行或列不共享电荷
· 光谱响应为 200 nm 以下至 1100 nm，涂层可用于 X 射线、真空紫外和红外线
· CID 图像传感器具有连续一致的像素结构，整个传感器工作时无不透明区，便于亚像素边缘检测的像素间插值
· 帧重置、禁止注入和丢弃功能可结合使用或单独使用，以在中心帧捕获并读取非同步高速事件
· 相机可与某事件同步，以精确定位视野中的某个部分；使用闪光灯则可获得清晰图像
· 具有 2:1 隔行扫描 768(H) x 575(V) CID 阵列，带 11.5 x 11.5 微米正方形像素
· 电荷注入器件 (CID) 图像传感器技术
· 非同步全帧捕捉
· 隔行 CCIR 视频格式
· 正方形连续像素
· 精确边缘检测
· 紫外至近红外响应
· 可选择 2X、4X 视频增益提升
主要技术参数：
|
相机头
|
CCIR、25FPS、2:1 隔行
|
|
接头类型
|
(J1) 25 管脚 D(公头) (J2) 25管脚 D(母头), (J3) 26管脚 D(母头),（BNC）标准
|
|
工作湿度范围
|
0 至 95%，非冷凝环境
|
|
图像传感器
（光学格式）
|
2/3 英寸
|
|
线缆长度
|
2 m， 定制长度可选
|
|
输入
|
(J1) + 15 VDC、H 驱动/复合同步；(J2) V 驱动、丢弃、注入抑制、帧复位、外部触发器 (PIP)
|
|
复合视频
|
1V p-p，终端匹配 75 欧姆电阻
|
|
有效像素
|
768(H) x 575(V)
|
|
像素尺寸
|
11.5 x 11.5 µm
|
|
分辨率
|
> 500 TVL（水平）
|
|
灵敏度
|
0.5 fc 照度下的完全输出
|
|
信噪比
|
52 dB
|
|
总像素
|
786(H) x 612(V)
|
|
电平
|
黑电平：+50 mV（自动黑钳），白电平：+700 mV，同步电平：-300 mV
|
|
满阱容量
|
> 250000 电子
|
|
有效面积
|
11.3 mm（对角线）
|
|
输出
|
(J1) 视频、字段末端、线末端、H 和 V 驱动、复合同步、消隐、字段 1 ID、闪光灯触发器；(J2) 视频、ALC、14.750 MHz ER 时钟；(BNC) 复合视频
|
|
工作温度
|
0° - 50°C
|
|
电子学配置
（扫描格式）
|
CCIR、25FPS、2:1 隔行
|
|
环境条件
|
振动：50 G（周期为 10 ms 的 1/2 正弦波）
|
|
失真
|
0
|
|
安装 选件
|
镜头接口：标准 C 接口(1.0 英寸 - 32 圈螺纹)；相机接口：1/4 英寸 - 20 圈螺纹
|
|
电压
|
11.5 至 17 VDC
|
|
输入功率
|
8.5 W
|
|
输入电流
|
550 mA
|
|
描述
|
电荷注入器件相机
|
|
增益
|
x2、x4（内部开关可选）
|
|
物品描述
|
3712D 电荷注入器件CID相机
|
|
相机控制单元重量
|
0.94 kg
|
|
相机头重量
|
0.27 kg
|

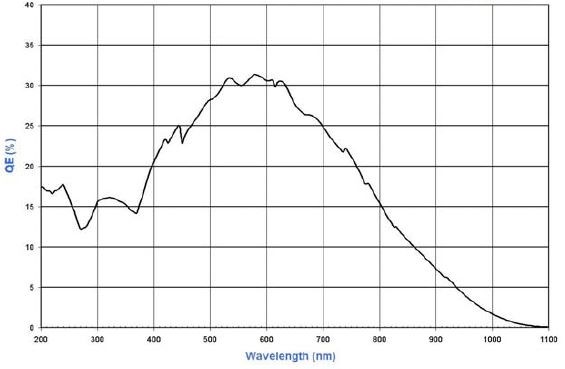

光谱响应：
应用：
· 远程X射线测量、度量
· 检查和测量，涂层可用于 X 射线、深紫外和红外线
· 边缘检测
· 激光束分析
· 跟踪检查
· 机器视觉
· 3-D 分析
· 其它等等
|
