8710D1M型CID相机，特色是抗辐射能力至少为 1×106拉德的总剂量（伽玛，1 兆拉德）。这款相机具有 2:1 隔行扫描电荷注入器件 (CID) 图像传感器、12 x 13.7 微米像素和 776(H) x 512(V) RS-170 格式。
主要特点：
具有所有 CID相机固有的卓越的抗高光溢出性能，并具有定格功能以在中心帧捕捉并读取非同步高速事件。灵活多样的相机头安装功能可简化安装，节省空间，标准“C”接口镜头适配器可支持后焦点调整。
· 该相机可耐受伽玛、中子、高能电子和质子辐射
· 由于在 CID 像素内进行像素电荷读取，很少出现其它成像技术所常见的单一事件干扰
· CID 结构固有耐辐射特性，而且在针对 CID 的工艺进行特定修改后，已具有抗辐射能力
· 与 CCD 和 CMOS 相机相比，CID 相机在辐射环境下的操作性能至少提高了一个数量级
· 图像传感器具有抗高光溢出特性，可耐受高光反射过载
· 光过载被限制在每个像素或紧邻的像素内，因此相邻行或列不共享电荷
· 光谱响应为 200 nm 至 1100 nm，涂层可用于 X-射线、深紫外和红外线
· CID 图像传感器具有连续一致的像素结构，整个传感器工作时无不透明区，便于亚像素边缘检测的像素间插值。
· 电荷注入器件 (CID) 抗辐射技术
· 1 x 106拉德的总剂量（伽玛）。
· 卓越画质为 7 x 105拉德/小时
· 高分辨
· 小尺寸
· 可更换远程相机头
· 无几何失真
· 4:3 长宽比像素
· RS-170隔行扫描格式
· 精确边缘检测
· 可选择 5X 和 2X 视频增益提升
订货提示：
根据要求，相机有 CCIR 或逐行扫描格式。选项包括彩色和自定义版，带用于空气和水下操作的第三方方案。
主要技术参数：
|
工作湿度范围
|
0 至 95%，非冷凝环境
|
|
图像传感器（光学格式）
|
2/3 英寸
|
|
线缆长度
|
30 m，定制长度可选
|
|
输入
|
(J1) + 15 VDC、H 驱动/复合同步、(J2) V 驱动、注入抑制、帧复位
|
|
复合视频
|
1V p-p，终端匹配 75 欧姆电阻
|
|
有效像素
|
755(H) x 484(V)（RS-170模式）
|
|
像素尺寸
|
12 x 13.7 µm
|
|
分辨率
|
> 500 TVL（水平）
|
|
灵敏度
|
0.7 fc 照度下的完全输出
|
|
信噪比
|
47 dB
|
|
总像素
|
776(H) x 512(V)
|
|
电平
|
黑电平：+50 mV（自动黑钳），白电平：+700 mV，同步电平：-300 mV
|
|
满阱容量
|
> 250000 电子
|
|
有效面积
|
11 mm（对角线）
|
|
输出
|
(J1) 视频、帧末端、线末端、H 和 V 驱动复合同步、消隐；(J2) 视频、ALC、14.318 MHz ER 时钟；(BNC) 复合视频
|
|
工作温度
|
0° - 30°C
|
|
电子学配置（扫描格式）
|
RS-170、30FPS、隔行
|
|
环境条件
|
振动：50 G（周期为 10 ms 的 1/2 正弦波）
|
|
失真
|
0
|
|
安装 选件
|
镜头接口：标准 C 接口（1.0 英寸 - 32 圈螺纹）；相机接口：1/4 英寸 - 20 圈螺纹
|
|
电压
|
14.5 至 15.5 VDC
|
|
输入功率
|
18 W
|
|
输入电流
|
1.2 A
|
|
描述
|
抗辐射CID 相机
|
|
增益
|
x2、x0.5（内部开关可选）
|
|
物品描述
|
8710D1M 抗辐射CID 相机 (RS-170)
|
|
相机控制单元重量
|
0.96 kg
|
|
机头重量
|
0.27 kg
|

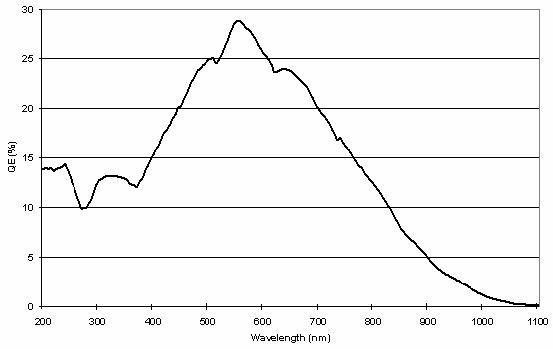

光谱响应：
应用：
· 检查和测量
· 过程监控
· 自动处理
· 热室监控
· 激光束轮廓分析
· 科学研究
· 其它等等
|
