I3710D-UV是门控增强型紫外敏感的CID相机，包含一个通过光纤与 18 mm 第二代紫外敏感微通道板图像增强器耦合的3710D RS-170版相机。单色相机具有 2:1 隔行扫描 776(H) x 512(V) CID 阵列和 12 x 13.7 微米像素，小型远程相机头通过可定制长度的挠性电缆与CID相机控制单元连接。
主要特点：
多种相机头安装功能使安装非常方便且节省空间。标准“C”接口镜头适配器可支持后焦点调整。
· 具有卓越的抗高光溢出性能，并具有定格功能以在中心帧捕捉并读取非同步高速事件，并可进行帧累积延时曝光
· 其它标准功能包括进行内部调整，以控制黑电平设置，轮廓增强，以及 2x/4x 视频增益提升
· GENII-UV 管具有带透明石英输入窗的 S-20 光电阴极以最优化紫外响应，配备光电阴极门控，允许快门间隔短达 50 ns，可进行自动快门控制
· 门脉冲发生器电路可由外部 TTL 电平门脉冲或内部生成门信号操控，可通过控制旋钮手动控制，也可通过“自动门”控制功能控制
· 图像增强器使用一个对 190 nm - 700 nm 的光谱区域敏感的极低噪声光电阴极
· 相机具有 2:1 隔行扫描 776(H) x 512(V) CID 阵列和 12 x 13.7 微米像素，小型远程相机头通过挠性 2 m 电缆连接于相机控制单元
· 电荷注入器件 (CID) 图像传感器技术
· 18 mm DEP GENII UV 图像增强器灵敏度 5 x 10-7fc，250 nm
· 典型 12,000X 光增益
· 紫外响应自动门/增益和手动控制
· 高速门控至50 ns 最小 RS-170 隔行扫描格式 4：3 长宽比，连续像素
· 精确边缘检测
· 可选择 2X、4X 视频增益提升
· 高分辨、高MTF
订货提示：
选项包括数字控制、光纤连接、仅自动门/自动增益、逐行扫描和 CCIR 格式。关于其它应用信息和自定义修改信息，请联系我们。
主要技术参数：
|
接头类型
|
(J1) 25 管脚 D（公头）、(J2) 25 管脚 D（母头）、(J3) 26 管脚 D（母头）、（BNC）标准
|
|
图像传感器
（光学格式）
|
1 英寸
|
|
线缆长度
|
2m，定制长度可选
|
|
输入
|
(J1) + 15 VDC、H 驱动/复合同步、(J2) V 驱动、注入抑制、帧复位
|
|
复合视频
|
1V p-p，终端匹配 75 欧姆电阻
|
|
有效像素
|
768(H) x 475(V)（RS-170模式）
|
|
像素尺寸
|
12 x 13.7 µm
|
|
分辨率
|
> 400 TVL（水平）
|
|
灵敏度
|
0 dB 增益
|
|
信噪比
|
> 30 dB
|
|
总像素
|
776(H) x 512(V)
|
|
电平
|
黑电平：+50 mV（自动黑钳），白电平：+700 mV，同步电平：-300 mV
|
|
满阱容量
|
> 250000 电子
|
|
有效面积
|
11 mm（对角线）
|
|
输出
|
(J1) 视频、帧末端、线末端、H 和 V 驱动复合同步、消隐；(J2) 视频、ALC、10 MHz ER 时钟、快速扫描；(BNC) 复合视频
|
|
电子学配置
（扫描格式）
|
RS-170、30FPS、隔行
|
|
失真
|
0
|
|
安装 选件
|
镜头接口：标准 C 接口（1.0 英寸 - 32 圈螺纹）；相机接口：1/4 英寸 - 20 圈螺纹
|
|
电压
|
14.5 至 15.5 VDC
|
|
输入功率
|
15 W
|
|
输入电流
|
1.1 A
|
|
描述
|
门控、增强型紫外敏感电荷注入器件相机
|
|
增益
|
x1/2、x4（内部开关可选）
|
|
物品描述
|
I3710D 门控、增强型紫外敏感电荷注入CID相机
|
|
科学研究
|
航空航天宇宙空间, 医学, 机器视觉和抗辐射领域及光谱学等.
|
|
相机控制单元重量
|
0.96 kg
|
|
相机头重量
|
0.48 kg
|

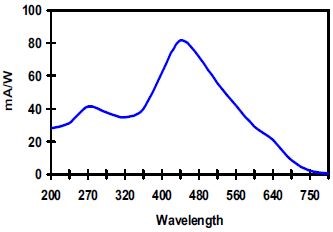

光阴极响应：
应用：
·远程X射线测量、度量
· 检查和测量，涂层可用于 X 射线、深紫外和红外线
· 荧光显微法
· 光谱学
· 航空航天宇宙空间
· 机器视觉
· 医学
· 机器视觉
· 抗辐射市场
|
