SpectraScopyCAM86 是一款基于新型电荷注入器件图像传感器结构的科学级成像系统，噪音低、可选择、读取和清空任意像素，也可整体读取和组合像素。SpectraScopyCAM系列 专为需要进行自适应曝光控制的应用而设计。它采用随机访问集成技术，具有像素随机选择、整体读取或组合，以及无损读取和选择感兴趣的区域 (ROI) 清空功能，可提供超过108或 28 位的高动态范围。
主要特点：
· CID（电荷注入器件）专利图像传感器技术
· 540 x 540 像素分辨率
· 无损读取 (NDRO)
· 在高照度的情况下读取非常微弱的信号
· 高级防晕染；在严格的光过载任意用户或过程控制的兴趣区域 (ROI) 读取下几乎毫无晕染
· 整体无损读取组合像素区域
· 组合像素区域整体电荷注入或清空
· 基于实验观测信号，使用人工智能 (AI) 算法进行 ROI 的读取或注入
· 高动态范围（超过108或 28 位）
· 真正随机像素寻址
· 较宽波长响应（165 至 1000 nm）具有较高填充因子的毗连像素结构
· RACID（随机读取电荷注入器件）图像传感器可进行直接低能量 (CuKa) X 射线成像
· GdO2S 涂层可用于中高能强度 X 射线成像，LUMOGEN 涂层可扩大紫外敏感性
· SpectraScopyCAM 中采用的 RACID 成像器经三级热电冷却系统冷却，减少了暗电流；水再循环系统用于进一步降低暗电流
· 16 位灰度相机控制器基于 Pentium™ CPU/PC104+ 架构，可进行 ROI 数据采集算法动态控制并对采集数据进行实时视频处理
· 相机软件支持将数据导出为各种成像格式（JPEG 和 TIF等）和电子表格格式
· 除了可以对位置和尺寸进行编程外，还可对每个 ROI 进行单独编程，以整体读取（结合）像素或进行每像素无损读取
· 水平和垂直扫描方向和像素读取速度可由用户总体设置
SpectraScopyCAM84 有净化密封或全密封版本，而SpectraScopyCAM86 只用于净化密封设置：
· 净化SpectraScopyCAM 通常用于有氩气或氮气的应用中
净化气体用于净化图像传感器容器，以便除去环境中的湿气
主要技术参数：
|
相机头
|
高动态范围
|
|
图像传感器
（光学格式）
|
540 x 540 像素
|
|
冷却剂
|
带有水循环系统的三级热电 (TE) 冷却系统
|
|
响应时间
|
ROI 选择间延迟 < 20 µsec
|
|
有效像素
|
540 x 540
|
|
量子效率
|
550 nm 时 > 45%，200 nm 时 >30%
|
|
噪声
|
50 kHz 时，可单独读取电子数 < 240；带有 128 NDRO 的电子数 < 24
|
|
像素尺寸
|
27 × 27 µm
|
|
净化气体类型
|
纯化氩气或氮气，注入速度为 60 至 80 mL/min
|
|
满阱容量
|
> 500000 电子
|
|
像素组合
|
独立的水平控制和垂直控制，至多 4 列和至多 4 行可以被统一读取而不会被破坏
|
|
速度
|
慢扫描 50 kHz，快扫描 200 kHz
|
|
描述
|
SpectraScopyCAM86 冷却型科学级CID成像系统
|
|
物品描述
|
SpectraScopyCAM86; 540 x 540 像素
|

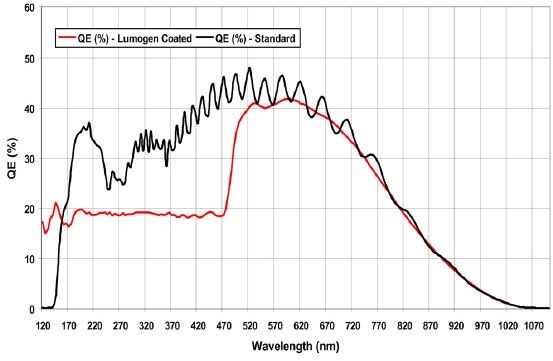

光谱响应：
应用：
SpectraScopyCAM具有近 100% 的填充因数，并可在有极强光信号情况下辨别极弱光信号，因此它非常适合于光谱学和 X 射线结晶应用。
|
