产品型号：TeraEyes-HV
TeraEyes-HV 是一种多功能、实时太赫兹成像系统，适用于全场高分辨率应用。整个系统由强大的连续波太赫兹源TeraCascade2000、一个多功能成像单元和焦平面阵列检测单元组成；此高度紧凑集成的TeraEyes-HV系统是终极太赫兹成像解决方案，主要应用于分辨率高度要求的摄像应用、实时，定点成像、无损检测、质量控制以及断层分析&3D图像重构等领域。
产品特点：
· 高分辨率 (250 μm)
· 实时成像 (25 fps)
· 匀化照明
· 透射/反射模式
· 多频段可选，配备自动校准模块
· 紧凑&完全集成化的自动操作系统，配备专用软件以便使用
TeraEyes-HV系统&核心部件

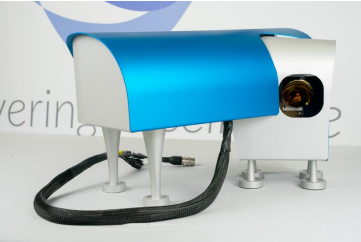

1. Lytid TeraCascade 2000系列太赫兹量子级联激光器
2. 成像单元
· 集成自动校准系统，更换频率时自动兼容
· 匀化照明，照明图案可定制
· 可编程与远程控制
可编程与远程

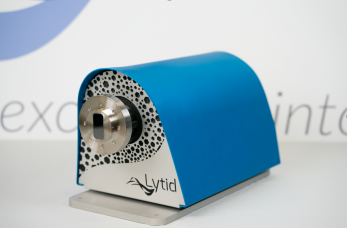

3.探测器单元
· 对THz频段敏感
· 集成微测辐射热计的非制冷型相机
· 集成TeraLens太赫兹镜头-工作距离13-50cm可调
产品参数/规格：
|
参数
|
TeraEyes-HV
|
|
太赫兹源-TeraCascade 2000
|
|
类别
|
QCL太赫兹源
|
|
频率（THz）
9
9
|
2.5/2.9/3.2/3.8/4.2/4.7
|
|
输出功率
|
2-3mWtyp.
|
|
操作
|
完全自动化
|
|
照明图案
|
|
类型
|
-方形/矩形/线性
-高斯光束
|
|
尺寸
|
-mm至8cm侧（输出1）
-准直或聚焦（输出2）
|
|
探测器单元
|
|
探测器类型
|
非制冷微测辐射热计FPA
|
|
像素间距
|
50um
|
|
帧率
|
25Hz
|
|
探测器尺寸
|
320×240像素
|
|
太赫兹物镜
|
TeraLens
|
|
性能
|
|
分辨率
|
250um*实时成像模式
|
|
成像
|
实时/光栅扫描
|
|
拍照模式
|
透射/反射
|
*参数测于4.7THz下 |
